NASA Target HF 3/W, wie HF3/P aber PC Anbindung für Wetterfax, Navtex und Radio-Telex-Empfang. Ein PC-Ausgang und die auf CD mitgelieferte Software ermöglichen den Abruf und Display von Daten der Landstationen. (Windows,95,98,2000,ME und XP).

Marine-Balun Set zur Ankopplung des Übertragungskabels an das isolierte Achterstag: Für die WetterInfoboxen WIB2BX, WIB3S, WIB4S, WIBE , bestehend aus:

•1 Stück Langdrahtbalun 0,1 - 30 MHz
•4 m Litzenkabel 2,5 mm² zum Anschluss an das Achterstag
•1 Stück Achtestagklemme
•10 m Antennenkabel RG58
•1 Stück PL-Stecker
•1 Stück BNC-Stecker

Aktivantenne, BANTEN - Aktivantenne 1,0 m lang - 0,1 bis 30 Mhz für die Wetter Infoboxen WIB2BX, WIB3S, WIB4S, WIBE

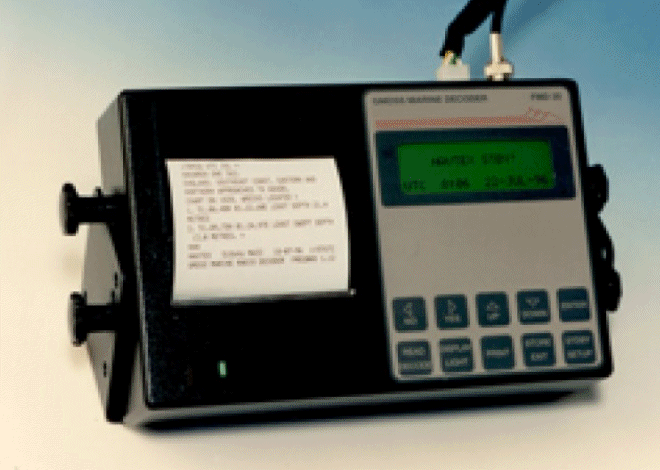

Fastnet-Wetterempfänger

Der FMD15 ist ein preiswerter automatischer Empfänger für Wetter- und Warnnachrichten, entwickelt für den Einsatz in bestimmten Fahrtengebieten. Er verfügt über zwei fest gequarzte Empfangskanäle. Diese können unterschiedlich bestückt werden.

Versionen für die Nord- und Ostsee:
FMD15-518: NAVTEX-Empfang auf 518 kHz in englischer Sprache und Wetterberichte vom Sender Pinneberg auf 147,3 kHz.

Er empfängt und speichert bei eingebauter Navtex Frequenz von selektierten NAVTEX-Stationen sämtliche Nachrichten. Sie können direkt oder erst bei Bedarf über den internen Drucker ausgedruckt werden. Über einen programmierbaren Timer können täglich bis zu 9 Wetterberichte der Berufsschifffahrt in Morse, Telex oder Sitor automatisch empfangen und gespeichert werden. Die in Klarschrift dekodierten Berichte können im Display gelesen und ganz oder teilweise ausgedruckt werden. Ein vierzeiliges, hinterleuchtetes Display und die spritzwasserfeste, übersichtliche Tastatur gewährleisten eine einfache und komfortable Bedienung. Nachdem die Sendezeiten programmiert sind, stehen aktuelle Wetterberichte per Knopfdruck zur Verfügung.

1. Empfängermodul:
Der FMD15 besitzt einen trennscharfen Empfänger für zwei verschiedene Empfangsfrequenzen. Er verfügt über die Betriebsart FSK zum Empfang von RTTY und SITOR Sendestationen für die Schifffahrt.

2. NAVTEX Empfänger und Decoder:
Er empfängt und decodiert die Navtex Frequenzen 518 kHz für die Nachrichten in englischer Sprache.

3. Decoder für RTTY und SITOR:
Damit können Warnnachrichten, Wetterberichte und Vorhersagen automatisch empfangen, decodiert und in Klartext abgespeichert und ausgedruckt werden.

4. Navigationslog und NMEA Printer:
Über eine NMEA-0183 Schnittstelle kann ein externes GPS angeschlossen werden. In wählbaren Zeit- und Wegintervallen werden die Positionsdaten gespeichert und können zur Dokumentation ausgedruckt werden. Der Ausdruck kann direkt ins Logbuch eingefügt werden.

Mit der Funktion des NMEA Printers können Daten einer beliebigen NMEA Schnittstelle überprüft werden. Sie werden unverändert ausgedruckt.

Bedienung:
Mittels eines beleuchteten LCD Displays und der komfortablen Tastatur, ist der FMD15 einfach in benutzerfreundlichem Dialog zu bedienen. Der eingebaute PLL Decoder sucht vollautomatisch die Trägerfrequenzen, erkennt das Signal und wandelt dieses in lesbare Information um.

Timerfunktionen:
Ähnlich einem Videorecorder können bis zu 9 verschiedene automatische Aufnahmefunktionen, die täglich wiederholt werden, vorprogrammiert werden. Dies erlaubt den vollautomatischen Empfang und Decodierung von Wetterberichten. Klartextnachrichten können sowohl abgespeichert als auch direkt oder aus dem Speicher ausgedruckt werden.

Installation:
Für den Betrieb benötigt werden eine Versorgungsspannung von 12 Volt DC und eine geeignete Antenne. Universalmontagebügel, ein geschirmtes, steckbares, anschlussfertig montiertes Spannungsversorgungskabel und ein Antennenstecker sind im Standardlieferumfang enthalten. Ebenso ein ausführliches Handbuch für die Installation, Inbetriebnahme und Bedienung.

Zubehör (optional):
Aktivantenne für 100 kHz bis 15 MHz (AA-15), welche direkt vom FMD15 versorgt werden kann.
Alternativ ein Marine Balun um ein isoliertes Achterstag als Antenne zu verwenden.
Ein DC/DC Konverter von 24 auf 12 Volt mit eingebautem Filter um einen störungsfreien Betrieb an 24 Volt Bordnetzen zu ermöglichen.
Bei Bedarf ein Filter F3A für die Spannungsversorgung zur Unterdrückung von Störungen aus dem Bordnetz.
Und natürlich auch die geeigneten Thermo-Papier-Rollen.

Technische Daten:

Empfänger:
Frequenzen: 147,3 kHz und 518 kHz
Empfangsart: FSK
Audio Filter CW: 600 Hz bei 1.300 Hz Mittenfrequenz
Antenneneingang: 50 Ω an BNC Buchse

NAVTEX:
Frequenzen: 518 kHz
Parameter: Stationen, Nachrichtenarten, Wiederholung, Direktdruck, Alarm
Zeichenspeicher: ca. 4.000 Buchstaben
Decoder: PLL Decoder mit automatischer Erkennung der Signalfrequenzen, Frequenzshift und Polarität
Codes: RTTY 50 Baud und SITOR 100 Baud
Zeichenspeicher: ca. 8.000 Buchstaben.

Navigationslog:
Schnittstelle: NMEA-0183 mit 4.800 Baud
Datenformat: GPS Transit Specific $xxRMC
Parameter: Datum, Uhrzeit, Länge, Breite, Kurs und Geschwindigkeit

Display und Tastatur:
Textdarstellung: 4 Zeilen je 20 Zeichen
Kontrast: automatisch, temperaturkompensiert
Tastatur: 10 mechanische Kurzhubtasten

Drucker:
Drucksystem: Thermodruckprinzip
Zeichen pro Zeile: max. 40 im Textmode
Papierbreite: 80 mm / Druckbreite 67 mm
Papier: High Density Thermopapier 80 mm breit
Durchmesser: Dorn 12 mm, aussen 47 mm max. (ca. 28 m)
Lebensdauer: 3 x 107 Zeichen bzw. ca. 20 km

Anschlüsse:
Versorgung: 11 bis 16 Volt DC (nominal 12 V)
Antenne: 50 Ω asymmetrisch an BNC Buchse
GPS: NMEA-0183 an Klemmleiste

Allgemeines:
Abmessungen Gerät: 222 (B) x 146 (H) x 55 (T) mm
Abmessungen über alles: 288 (B) x 170 (H) x 65 (T) mm
Gewicht: ca. 1,5 kg
Leistungsaufnahme : ca. 1,5 Watt in Bereitschaft, ca. 2,0 Watt in Betrieb, ca. 5,5 Watt während des Druckvorganges
Umgebungstemperatur: 0° bis 55° C im Betrieb, -30° bis +70° C bei Lagerung
Fertigungsqualität: von Siemens nach ISO 9001

FMD25

Der FMD25 ist der kompakteste automatische Empfänger für Wetter- und Warnnachrichten, entwickelt für den globalen Einsatz. Er ist ein vollwertiger NAVTEX-Empfänger für die internationalen Frequenzen 490 kHz und 518 kHz. Empfang der Wetternachrichten für die Berufsschifffahrt auf den Frequenzen zwischen 100 kHz und 11,8 MHz für alle weltweiten A1- und A2-Gebiete. Er empfängt und speichert von selektierten NAVTEX-Stationen sämtliche Nachrichten. Sie können direkt oder erst bei Bedarf über den internen Drucker ausgedruckt werden. Der eingebaute Empfänger wird mit den 8 wichtigsten europäischen Frequenzen für den Empfang von Wetternachrichten geliefert. Die implementierte Software ermöglicht ein problemloses Umprogrammieren der 8 Frequenzplätze im Bereich 100 kHz bis 11, 8 MHz an Bord. Über einen programmierbaren Timer können täglich bis zu 9 Wetterberichte der Berufsschifffahrt in Morse, Telex und Sitor automatisch empfangen und gespeichert werden. Die in Klarschrift dekodierten Berichte können im Display gelesen und ganz oder teilweise ausgedruckt werden. Ein vierzeiliges, hinterleuchtetes Display und die spritzwasserfeste, übersichtliche Tastatur gewährleisten eine einfache und komfortable Bedienung. Nachdem die Sendezeiten programmiert sind, stehen aktuelle Wetterberichte per Knopfdruck zur Verfügung.

1. Empfängermodul:
Der FMD25 besitzt einen trennscharfen Empfänger für den Frequenzbereich von 100 kHz bis 11,8 MHz. In diesem Frequenzbereich kann der Kunde selbst acht Empfangskanäle programmieren. Es verfügt über die Betriebsarten FSK und CW zum Empfang von MORSE, RTTY und SITOR Sendestationen für die Schifffahrt.

2. NAVTEX Empfänger und Decoder:
Er empfängt und decodiert die Navtex Frequenzen: 518 kHz für die Nachrichten in englischer Sprache und 490 kHz für Nachrichten in nationaler Sprache der Sendestation, (seit Ende August 2006 gibt es den Sender Pinneberg, der auf 490 kHz in deutscher Sprache sendet).

3. Decoder für MORSE, RTTY und SITOR:
Damit können Warnnachrichten, Wetterberichte und Vorhersahen automatisch empfangen, decodiert und in Klartext abgespeichert und ausgedruckt werden. Mehr als 100 Sender weltweit senden Wetter- und Warnnachrichten für die Schifffahrt in den Verfahren Morse, RTTY und SITOR aus.

4. Navigationslog und NMEA Printer:
Über eine NMEA-0183 Schnittstelle kann ein externes GPS angeschlossen werden. In wählbaren Zeit- und Wegintervallen werden die Positionsdaten gespeichert und können zur Dokumentation ausgedruckt werden. Der Ausdruck kann direkt ins Logbuch eingefügt werden.

Mit der Funktion des NMEA Printers können Daten einer beliebigen NMEA Schnittstelle überprüft werden. Sie werden unverändert ausgedruckt.

5. Facsimile - Wetterkarten:
Bei Verbindung des Audio Signales zu einem Laptop können mit dem Programm „Mscan Meteo“ von Combitech, auch Wetterkarten decodiert, am Bildschirm dargestellt und ausgedruckt werden. Siehe : www.mscan.com

Es gibt eine Sonderversion für den Fastnet Wetterdecoder FMD25.

Bedienung:
Mittels eines beleuchteten LCD Displays und der komfortablen Tastatur, ist der FMD25 einfach in benutzerfreundlichem Dialog zu bedienen. Der FMD25 wird bereits werkseitig mit einer Standard-Programmierung für europäische Fahrtengebiete ausgeliefert. Der eingebaute PLL Decoder sucht vollautomatisch die Trägerfrequenzen, erkennt das Signal und wandelt dieses in lesbare Information um.

Programmspeicher:
8 verschiedenen Geräteeinstellungen (Frequenz, Betriebsart, Decodierung, …) können samt allen zugehörigen Parametern abgespeichert und einfach wieder aufgerufen werden.

Timerfunktionen:
Ähnlich einem Videorecorder können bis zu 9 verschiedene automatische Aufnahmefunktionen, die täglich wiederholt werden, vorprogrammiert werden. Dies erlaubt den vollautomatischen Empfang und Decodierung von Wetterberichten. Klartextnachrichten können sowohl abgespeichert als auch direkt oder aus dem Speicher ausgedruckt werden.

Installation:
Für den Betrieb benötigt werden eine Versorgungsspannung von 12 Volt DC und eine geeignete Antenne. Universalmontagebügel, ein geschirmtes, steckbares, anschlussfertig montiertes Spannungsversorgungskabel und ein Antennenstecker sind im Standardlieferumfang enthalten. Ebenso ein ausführliches Handbuch für die Installation, Inbetriebnahme und Bedienung.

Zubehör (optional):
Aktivantenne für 100 kHz bis 15 MHz (AA-15) oder 30 MHz (AA-35), welche direkt vom FMD25 versorgt werden kann.
Alternativ ein Marine Balun um ein isoliertes Achterstag als Antenne zu verwenden.
Ein DC/DC Konverter von 24 auf 12 Volt mit eingebautem Filter um einen störungsfreien Betrieb an 24 Volt Bordnetzen zu ermöglichen.
Bei Bedarf ein Filter F3A für die Spannungsversorgung zur Unterdrückung von Störungen aus dem Bordnetz.
Und natürlich auch die geeigneten Thermo-Papier-Rollen.

Technische Daten:

Empfänger:
Frequenzbereich: 100 kHz bis 11,8 MHz durchgehend
Empfangsarten: FSK und CW
Frequenzeingabe: über Tastatur in 100 Hz Schritten
FSK und CW: 2,2 kHz
Audio Filter CW: 600 Hz bei 1.300 Hz Mittenfrequenz
Antenneneingang: 50 Ω an BNC Buchse

NAVTEX:
Frequenzen: 490 kHz oder 518 kHz
Parameter: Stationen, Nachrichtenarten, Wiederholung, Direktdruck, Alarm
Zeichenspeicher: ca. 4.000 Buchstaben
Decoder: PLL Decoder mit automatischer Erkennung der Signalfrequenzen, Frequenzshift und Polarität
Codes: Morse 30 bis 200 Buchstaben pro Minute, RTTY 50 Baud, SITOR 100 Baud
Zeichenspeicher: ca. 8.000 Buchstaben.

Navigationslog:
Schnittstelle: NMEA-0183 mit 4.800 Baud und Tastatur
Datenformat: GPS Transit Specific $xxRMC
Parameter: Datum, Uhrzeit, Länge, Breite, Kurs und Geschwindigkeit

Display und Tastatur:
Textdarstellung: 4 Zeilen je 20 Zeichen
Kontrast: automatisch, temperaturkompensiert
Tastatur: 10 mechanische Kurzhubtasten

Drucker:
Drucksystem: Thermodruckprinzip
Zeichen pro Zeile: max. 40 im Textmodus
Papierbreite: 80 mm / Druckbreite 67 mm
Papier: High Density Thermopapier 80 mm breit
Durchmesser: Dorn 12 mm, aussen 47 mm max. ( ca. 28 m )
Lebensdauer: 3 x 107 Zeichen bzw. ca. 20 km

Anschlüsse:
Versorgung: 11 bis 16 Volt DC ( nominal 12 V )
Audio Signal: Record Out 350 bis 400 mV aus 5 kOhm (Adapter erforderlich)
Antenne: 50 Ω asymmetrisch an BNC Buchse
GPS: NMEA-0183 an Klemmleiste

Allgemeines:
Abmessungen Gerät: 222 (B) x 146 (H) x 55 (T) mm
Abmessungen über alles: 288 (B) x 170 (H) x 65 (T) mm
Gewicht: ca. 1,5 kg
Leistungsaufnahme: ca. 2,0 Watt in Bereitschaft, ca. 2,3 Watt in Betrieb, ca. 6,5 Watt während des
Druckvorganges
Umgebungstemperatur: 0° bis 55° C im Betrieb -30° bis +70° C bei Lagerung
Fertigungsqualität: von Siemens nach ISO 9001
